OM5 Glasfaserkabel

Warum OM5 die intelligente Investition für wachsende Rechenzentren ist

OM5 Multimode-Glasfaser löst ein zentrales Problem moderner Rechenzentren: Es fehlt an freien Fasern, während der Bandbreitenbedarf weiter steigt. Klassische 100GBASE-SR4-Verbindungen arbeiten mit paralleler Optik über MPO-12-Stecker. Dafür werden acht aktive Fasern pro 100-Gbit/s-Link benötigt. In einem voll bestückten 42HE-Rack mit vier 48-Port-Switches sind so schnell alle 4.608 Fasern einer typischen strukturierten Glasfaserverkabelung belegt. Für Erweiterungen bleibt kein Spielraum. Nachrüstungen werden teuer und komplex.



OM5 Glasfaser in Kombination mit SWDM-fähigen Transceivern reduziert diesen Bedarf drastisch. Pro 100-Gbit/s-Verbindung reichen zwei Fasern aus. Dasselbe Rack benötigt dann nur noch 384 Fasern. 4.224 Fasern bleiben frei und können später genutzt werden. Genau hier liegt der wirtschaftliche Vorteil von OM5 Multimode-Glasfaser: mehr Bandbreite bei deutlich geringerem Faserverbrauch.



Die technische Basis ist hier eine Breitband-Multimode-Faser (WBMMF). Während OM3 und OM4 für eine einzelne Wellenlänge bei 850 nm optimiert sind, deckt OM5 einen Bereich von 850 bis 950 nm mit gleichmäßiger effektiver Bandbreite ab. So können vier unterschiedliche Wellenlängen parallel genutzt werden (850, 880, 910 und 940 nm), ohne störende Laufzeitunterschiede. Jede Wellenlänge überträgt 25 Gbit/s, zusammen 100G über SWDM4.

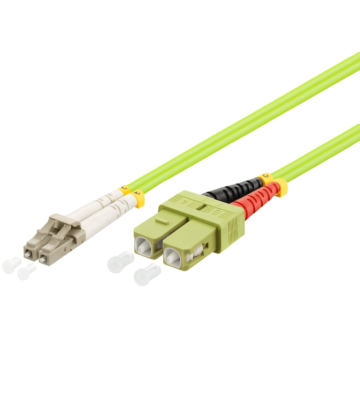

Sie erkennen OM5 Kabel an der lime-grüne Kabelummantelung nach IEC 60304. Sie unterscheidet sich klar vom aqua-farbenen OM3, vom rosafarbenen OM4 und vom gelben OS2-Singlemode.

Welcher Steckertyp passt zu Ihrer Anwendung?

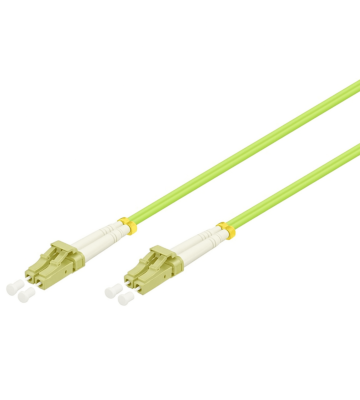

LC-Duplex

LC ist heute der Standard in modernen Rechenzentren. Der kompakte 6,25-mm-Formfaktor passt zu SFP-, SFP+- und SFP28-Transceivern. In einem 1HE-Patchpanel bringen Sie 96 LC-Ports unter, während SC nur 48 Ports erlaubt. Gerade in platzkritischen Edge-Umgebungen ist das entscheidend. Der Rastmechanismus liefert beim Stecken ein klares haptisches Feedback. Nachteil: Die Kunststofflasche kann bei unsachgemäßem Ziehen abbrechen.

SC-Duplex

SC ist größer, dafür mechanisch robuster. Mit 12,5 mm Breite und Push-Pull-Mechanik ohne empfindliche Clips hält der Stecker Vibrationen und Temperaturschwankungen besser stand. Deshalb setzen viele Storage-Netze weiterhin auf SC. Der Nachteil ist die geringere Portdichte. Das bedeutet, dass Sie mehr Platz im Rack benötigen. Wenn Sie OM5 Glasfaser planen, sollten Sie die Gesamtkosten inklusive Rack-Space realistisch kalkulieren.

ST

ST-Steckverbinder kommen vor allem bei Erweiterungen bestehender Altinstallationen zum Einsatz. Der Bajonettverschluss mit gefederter Ferrule verkraftet mechanische Belastung gut, etwa in Industrieumgebungen mit Vibration. Für moderne 100-Gbit/s-Anwendungen wird ST jedoch weniger verwendet. OM5 mit ST macht Sinn für 10G- oder 25G-Upgrades, dann allerdings ohne die Vorteile von SWDM.

Komplettieren Sie Ihre Glasfaser-Infrastruktur

Eine professionelle OM5 Glasfaserverkabelung besteht nicht nur aus Patchkabeln. Für Campus- und Gebäudeverbindungen benötigen Sie Singlemode-Glasfaserkabel, die Distanzen von über 10 Kilometern ohne Verstärker überbrücken. Innerhalb des Rechenzentrums ergänzen Sie Ihre Installation mit passendem Glasfaser-Zubehör:



• Media Converter für hybride Kupfer-/Glasfaser-Netze
• SFP-Mini-GBIC-Module zum schnellen Wechsel von Geschwindigkeit und Reichweite
• Spleißkassetten für saubere Fusion-Splices mit definiertem Biegeradius
• Glasfaser-Patchpanels als zentrale Verteilerpunkte mit Kabelmanagement
• Glasfaser-Kupplungen für Reparaturen oder den Wechsel von Steckertypen.



Für dauerhaft stabile Verbindungen ist professionelles Glasfaser-Werkzeug unverzichtbar. Dazu gehören:



• Präzisions-Abisolierer für unterschiedliche Faserdurchmesser
• Kevlar-Scheren für Aramid-Zugentlastungen
• Glasfaser Tester zur schnellen Fehlersuche
• Fusionsspleißgeräte mit sehr geringen Spleißverlusten
• Reinigungssets, die Probleme durch verschmutzte Steckflächen lösen



Experten-Tipp: Vermeiden Sie die drei häufigsten OM5-Installationsfehler ✖ Fehler 1: Sie installieren OM5 ohne passende SWDM-Transceiver Mit klassischen 10GBASE-SR-Modulen verhält sich OM5 wie OM3, ohne Leistungsgewinn. Der Vorteil entsteht erst, wenn auf beiden Seiten SWDM-fähige Optiken eingesetzt werden. OM5 lohnt sich als zukunftssichere Verkabelung, der echte Nutzen kommt mit späteren Upgrades. Halten Sie fest, wo Sie OM5 verlegen, um gezielt nachrüsten zu können.    ✖ Fehler 2: Unterschiedliche Patchkabel-Qualitäten in einer Strecke mischen Jede Komponente zählt fürs optische Budget. Ein hochwertiges OM5-Kabel mit niedriger Dämpfung bringt wenig, wenn ein günstiges Patchkabel mit hoher Einfügedämpfung den Link begrenzt. Schon wenige Meter schlechter Qualität können die Reserven eines 100G-Links aufbrauchen und zu sporadischen Ausfällen führen.   ✖ Fehler 3: Fehlende oder veraltete Dokumentation Ohne aktuelle Pläne wird die Fehlersuche im Störungsfall unnötig kompliziert. Exakte Angaben zu Kabelwegen, Panels, Steckertypen und Installationsdatum sparen Ihnen im Ernstfall viel Zeit. Saubere Beschriftung, Fotos nach der Installation und die Pflege des DCIM-Systems zahlen sich spätestens bei der ersten Störung aus.

OM5 Glasfaserverkabelung bei Serverschrank24.de kaufen
