Netzwerkstecker RJ45 & RJ11

Warum Netzwerkstecker?

Vorgefertigte Patchkabel sind Netzwerkkabel mit RJ45 Steckern mit Knickschutz. Mit ihnen stellen Sie eine direkte Verbindung zwischen Geräten wie Computern, Switches und Routern her.



Verlegekabel sind Lan-Kabel auf einer Kabelrolle. Sie haben noch keine Stecker und sind länger als Patchkabel. Mit Verlegekabeln legen Sie Gebäudenetzwerke an. Sie ziehen die Kabel durch Wände, Decken oder Leerrohre und sind feldkonfektionierbar. Und das ist auch der Grund dafür, dass diese typeof Kabel noch keine Konnektoren haben. Denn ohne Konnektor kann die Öffnung, durch die Sie das Kabel ziehen, kleiner sein. Zudem bleiben Kabel ohne Netzwerkstecker nicht an Ecken oder bei Engpässen stecken. Am einfachsten verlegen Sie Kabel mit einer Kabeleinziehilfe.



Nachdem Sie das Lan Kabel verlegt haben, befestigen Sie die Crimpstecker am Kabelende. Oder Sie montieren das Kabel auf einer LSA-Leiste einer Datenanschlussdose oder eines Patchpanels. Die meisten Stecker für Netzwerkkabel haben eine integrierte Zugentlastung. Die Zugentlastung sorgt dafür, dass die Kabel nicht auf Spannung stehen, wodurch die Verbindung optimal bleibt.

Welche Netzwerkstecker brauche ich?

Bei Netzwerksteckern unterscheiden wir RJ45 und RJ11:

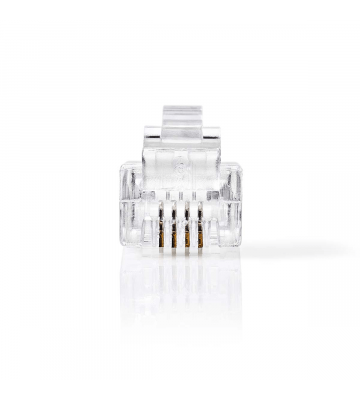

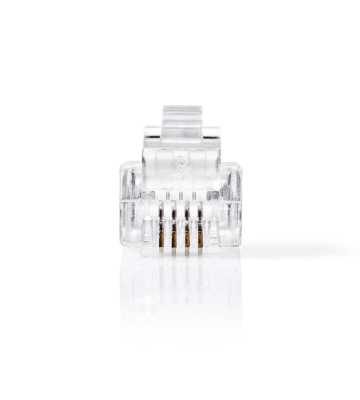

RJ11 brauchen Sie für Telefonverbindungen.

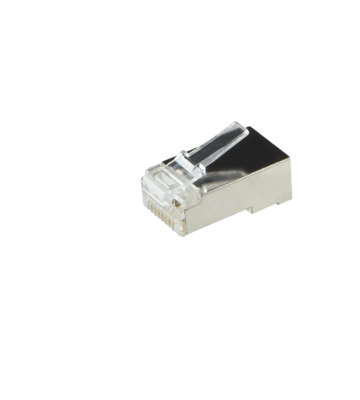

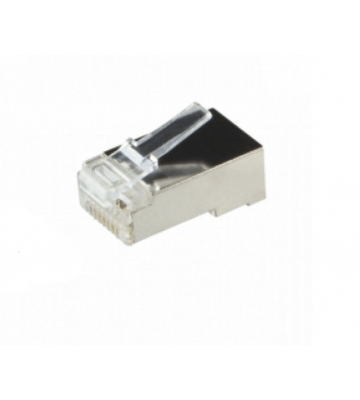

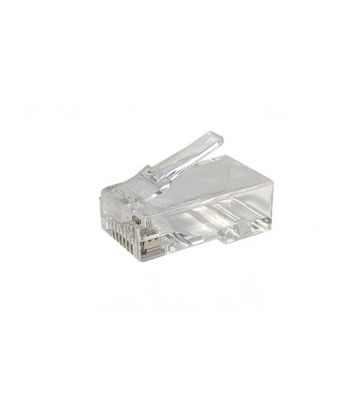

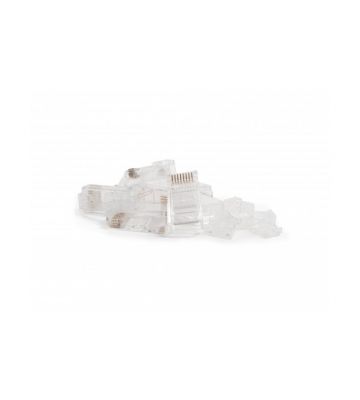

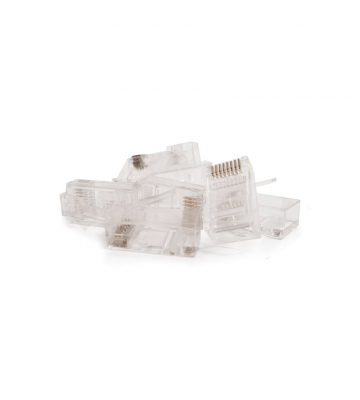

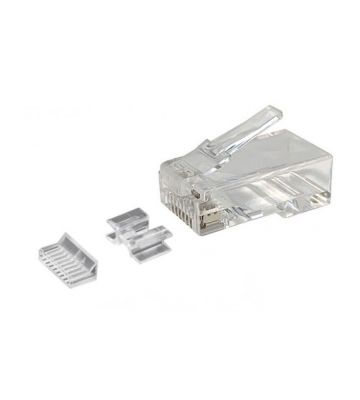

Mit einem RJ45 Netzwerkstecker stellen Sie selber Internetkabel her. Diese typeof Stecker passen in die RJ45 Buchsen Ihrer Netzwerkkomponenten. RJ45 Crimpstecker gibt es passend zu den Kabelkategorien Cat5e, Cat6, Cat6a und Cat7. Zudem haben Sie die Wahl zwischen geschirmten und ungeschirmten Steckern für flexible Netzwerkkabel und Starrleiter. Bei der Wahl der richtige Stecker, sind die Spezifikationen des Kabels für den Steckertyp ausschlaggebend:

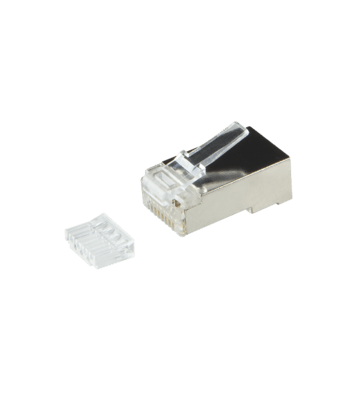

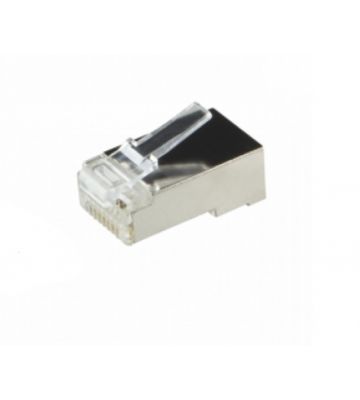

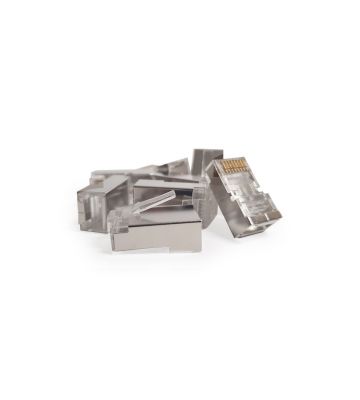

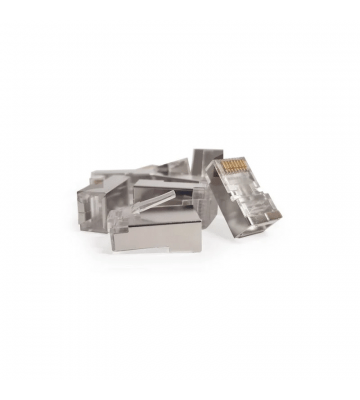

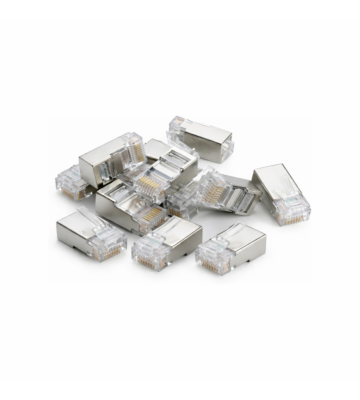

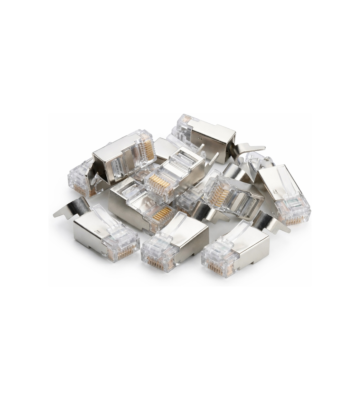

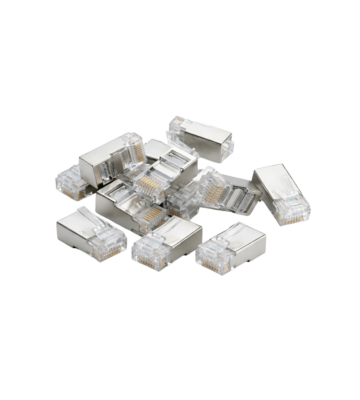

• Benutzen Sie geschirmte Cat6 Starrleiter-Kabel (FTP / S/FTP), kombinieren Sie diese mit geschirmten Cat6 Netzwerksteckern, die für Starrleiter geeignet sind.

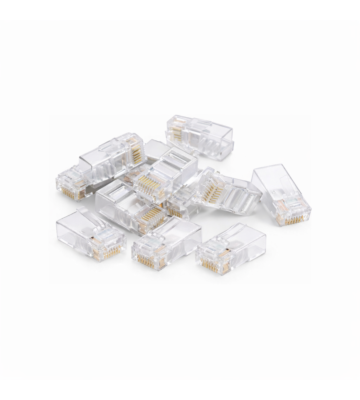

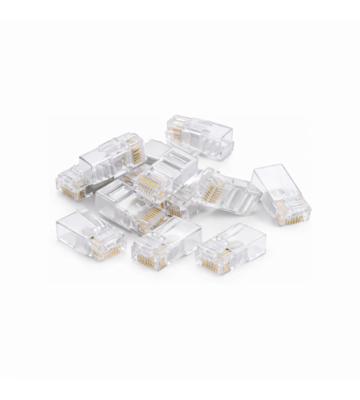

• Legen Sie ein ungeschirmtes CAT6a Netzwerk (UTP) und benutzen flexible Kabel, dann benötigen Sie ungeschirmte Cat6a Konnektoren für flexible Kabel.

Montage von Netzwerksteckern

Standard RJ45 Stecker für Netzwerkkabel befestigen Sie mit einer Krimpzange am Netzwerkkabel. Dieses Werkzeug sorgt dafür, dass die Adern des Kabels richtig durchstochen werden, wodurch eine optimale Verbindung zwischen Stecker und Kabel zustande kommt. Und das ist die Voraussetzung für eine stabile Netzwerkverbindung. Es gibt auch Steckverbinder, die eine Knickschutztülle oder Einfädelhilfe haben. Hierdurch ist es einfacher, die einzelnen Kabeladern vom Rohkabel in den richtigen Pass zu legen.



Lesen Sie unsere Anleitung für die Befestigung von Netzwerksteckern.

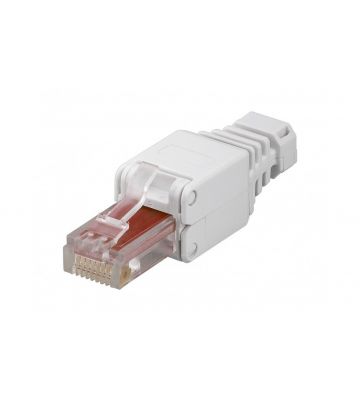

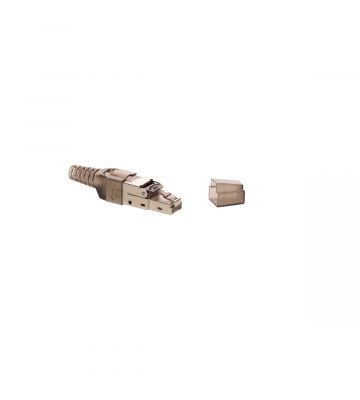

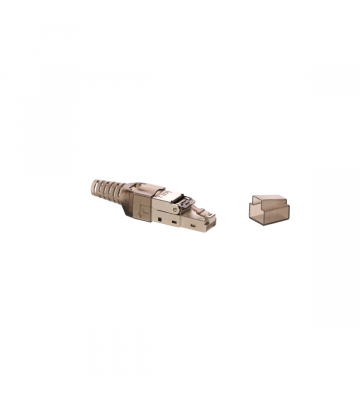

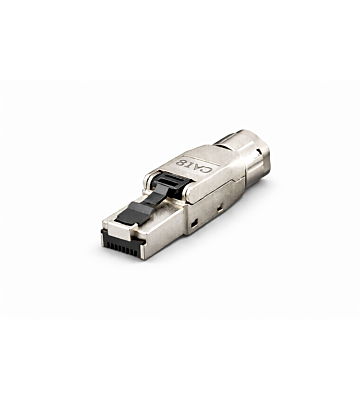

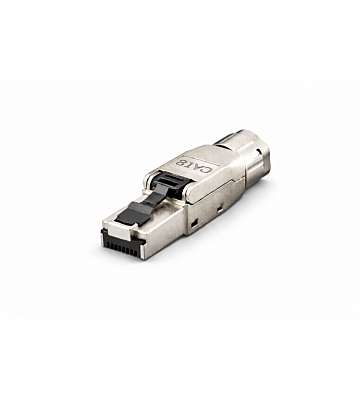

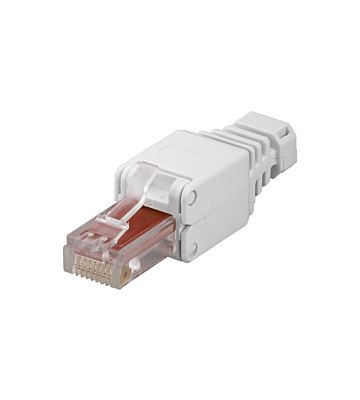

Wollen Sie kein extra Werkzeug anschaffen, können Sie auch toolless – also werkzeuglose – Netzwerkstecker wählen. Bei diesen Steckern ist die Krimp-Funktion im Stecker integriert. Lesen Sie hier die Montageanleitung.

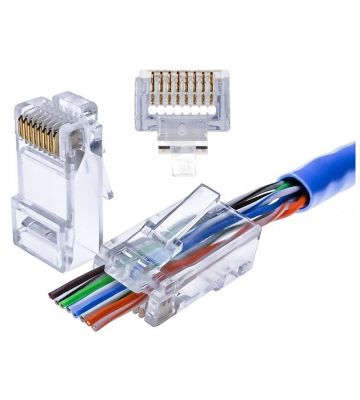

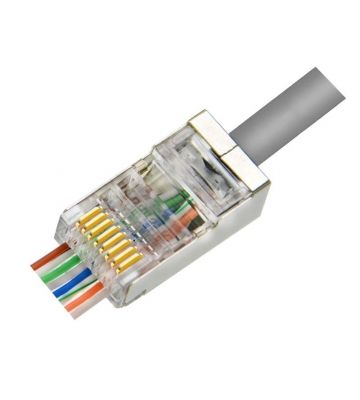

RJ45 Pass Through

Bei RJ45 Pass Through Steckern schieben Sie das Kabel vollständig durch den Stecker, sodass es auf der Vorderseite wieder herauskommt. Bei diesem Steckertyp sehen Sie leichter, in welcher Farbreihenfolge die einzelnen Adern liegen. Liegen sie gemäß der B-Norm? Dann schneiden Sie den Überstand ab und drücken den Stecker mit einer Crimpzange zusammen. Auf diese Hierdurch werden alle Adern vollständig durchgestochen und haben Sie eine optimale Verbindung hergestellt.



Wählen Sie für die Pass Through Netzwerkstecker dieselbe Kategorie wie die Ihrer Kabel: Cat5e, Cat6 oder Cat6a. Für ungeschirmte Kabel benutzen Sie UTP. Wenn Sie abgeschirmte Kabel haben, wählen Sie FTP oder S/FTP, damit das Kabel vor elektromagnetischen Störungen (EMI) geschützt ist.

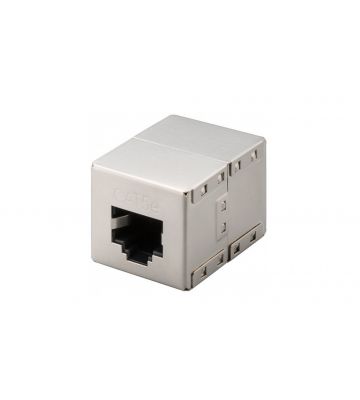

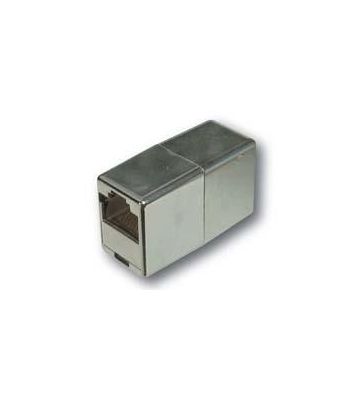

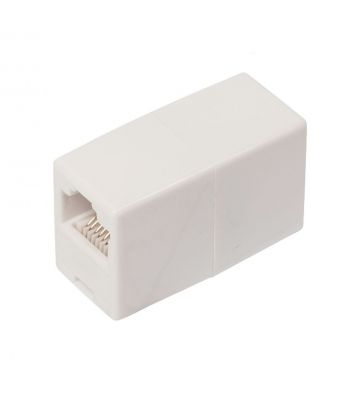

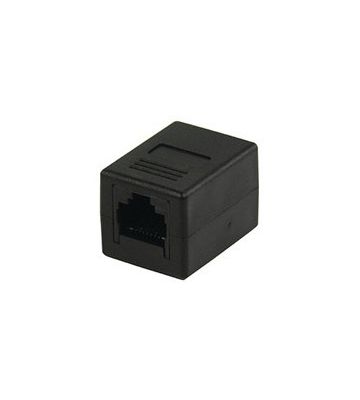

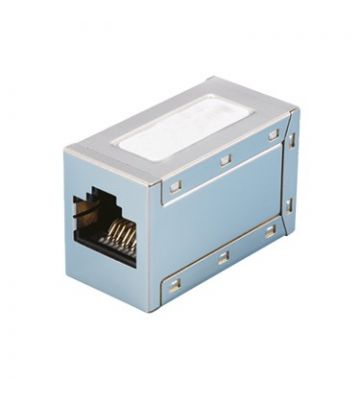

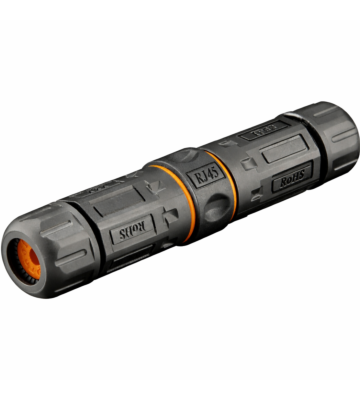

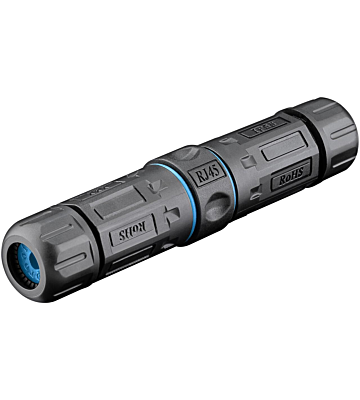

Was ist eine Patchkabelkupplung?

Eine Patchkabelkupplung ist ein Gehäuse und hat an beiden Seiten eine RJ45 Buchse. Hiermit verbinden Sie zwei Patchkabel miteinander. Patchkabelkupplungen werden hauptsächlich zum verlängern von Internetkabeln verwendet.

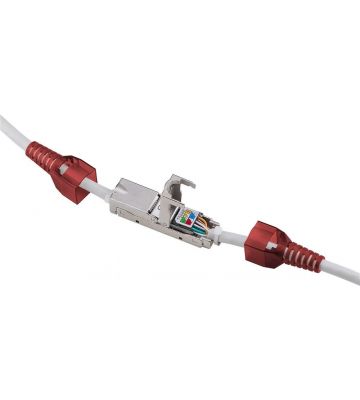

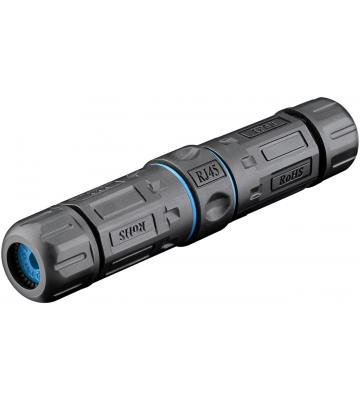

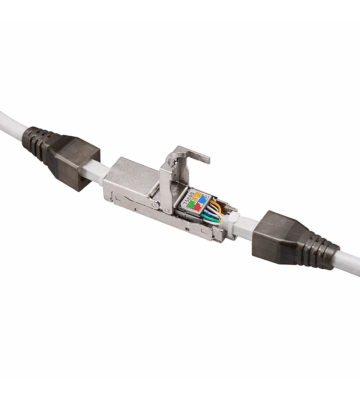

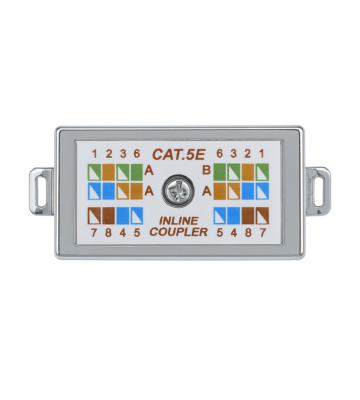

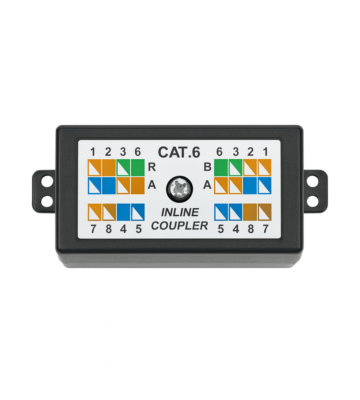

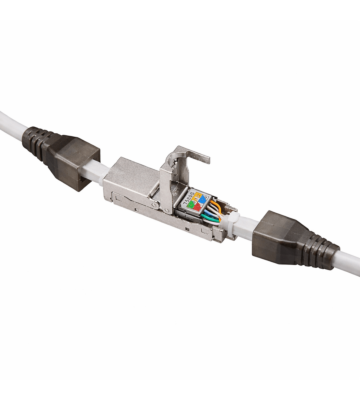

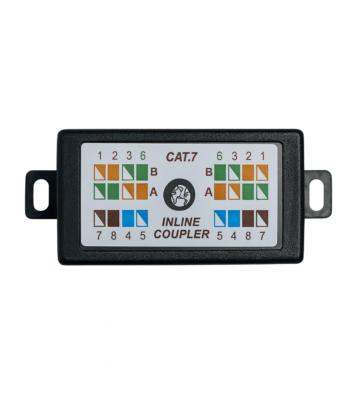

Wofür brauche ich einen Kabelverbinder?

Einen Kabelverbinder benutzen Sie zur Reparatur oder zum Verlängern von Internetkabeln. Sie haben LSA-Streifen, an denen Sie Netzwerkkabel ohne Stecker befestigen. Das geht am einfachsten mit einem speziellen LSA-Werkzeug. Dieses Spezialwerkzeug entfernt die Isolierung und stellt eine verlässliche Verbindung her.

Qualitäts-Netzwerkkabel für optimale Verbindungen

Eine stabile Netzwerkinfrastruktur beginnt mit der richtigen Verkabelung. Wählen Sie Cat5e Netzwerkkabel für kostenbewusste Standardanwendungen, Cat6 Netzwerkkabel und Cat6a Netzwerkkabel für höhere Bandbreiten. Oder Cat7 Netzwerkkabel für maximale Übertragungsgeschwindigkeiten und Störfestigkeit. Sehen Sie hier alle Netzwerkkabel auf einen Blick, Netzwerk-Zubehör und Werkzeug für alle Anforderungen.

Mehr erfahren über das Anlegen eines Netzwerks?

Wenn Sie mehr über die Verwendung von Netzwerk Steckern lesen wollen, sind diese Blogbeiträge interessant für Sie:



Wie schließe ich ein FTP Kabel an einen geschirmten Konnektor oder eine Datenanschlußdose an?

Warum muss ich ein Netzwerkkabel testen?

Was ist die richtige Farbcode Belegung für UTP Kabel?
