Das richtige Werkzeug erleichtert das Anlegen eines Netzwerks. Sind Sie Installateur und verlegen regelmäßig Kabel? Oder sind Sie Hobbynetzwerker und bringen Ihr Heimnetzwerk auf Vordermann? Netzwerkkabel müssen in jedem Fall optimal angeschlossen werden, damit eine stabile Verbindung zustande kommt. Wie Ihnen ein LSA Werkzeug dabei hilft, lesen Sie hier.
- Danicom Auflegewerkzeug für “Typ 110” Terminal Blocks und RJ SteckerArtikelnummer: DC-TOOL-PUNCH7,86 € 9,35 €
Was ist ein LSA-Anlegewerkzeug?
Ein LSA Werkzeug ist ein Präzisionsinstrument für die professionelle Netzwerkinstallation. Es dient dem schnellen und sicheren Auflegen von Netzwerkkabeln auf LSA-Leisten in Patchpanels und Netzwerkdosen. Das Werkzeug vereint Schneide- und Anlegefunktion in einem Arbeitsgang.
Wofür brauche ich ein LSA Werkzeug?
Netzwerkdosen und Patchpanel haben LSA- Leisten. An diese Leisten werden die Adern vom Verlegekabel direkt ohne Konnektor montiert. Hierbei müssen die einzelnen Adern mit den Kontaktflächen der LSA-Leiste in Berührung kommen. Und genau das ist, was ein LSA Werkzeug macht. Es ist ein Stanz-Montagewerkzeug, das die Leitungsadern der Anschlusskabel in die Klemmen der LSA-Leiste drückt und den Überschuss abschneidet.
Was bedeutet LSA?
LSA ist die Abkürzung für:
- lötfrei,
- schraubfrei und
- abisolierfrei.
Sie können Ihre Netzwerk-Verlegekabel also direkt montieren, ohne diese zu löten, zu schrauben oder die Isolierung zu entfernen. Durch diese Technik brauchen Sie keine Netzwerkkupplungen oder RJ45 Konnektoren.
Wie funktioniert ein LSA Werkzeug?
Ein LSA Werkzeug und LSA Plus Werkzeug ist ein Punchdown-Montagewerkzeug und wird zur Installation von Netzwerkverdrahtung auf einer LSA-Leiste verwendet. Wenn Sie die Adernpaare in der richtigen Farbreihenfolge – B für europäische Länder – auf die LSA-Leiste auflegen, können Sie jedes Adernpaar mit dem Anlegewerkzeug zwischen die Klemmen schieben. Hierbei werden die überstehenden Adern des Kabels sauber abgeschnitten. Wenn alle Drähte richtig angeschlossen sind, haben Sie eine Netzwerk-Verbindung hergestellt.
In ein paar Schritten Netzwerkkabel anschließen
- Entfernen Sie den Kabelmantel, sodaß die einzelnen Adern mit farbigen Isolierungen sichtbar sind
- Legen Sie die Einzeladern in Farbreihenfolge 'B’ in die Schneidklemmen einer Netzwerkanschlussdose oder eines Patchfeldes

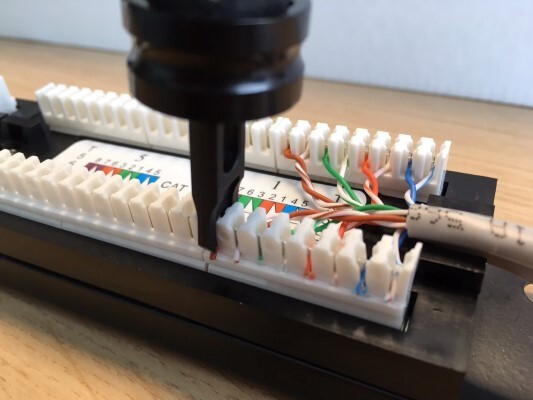

- Setzen Sie das LSA-Werkzeug senkrecht auf den LSA-Kontakt auf
- Bewegen Sie das Werkzeug mit gleichmäßigem Druck nach unten
- Ein Klick-Geräusch signalisiert eine erfolgreiche Kontaktierung
In diesem Beitrag lesen Sie alle Schritte und sehen Sie deutlichen Fotos.
Was brauche ich zum Anlegen eines Netzwerks?
Um Netzwerkkabel an Datendosen oder Patchfelder anzuschließen, brauchen Sie:
- Verlegekabel mit Massivleiter in Cat5e, Cat6, Cat6a oder Cat7
- Ziehhaken zum Durchschleifen von Kabeln in Leerrohren
- Abisolierwerkzeug mit Schere zum Kürzen und Entmanteln der Kabeladern
- LSA Anlegewerkzeug oder LSA Plus Anlegewerkzeug
- Schraubendreher
- Kabeltester mit Leiterdurchmessern, die kontrollieren, ob eine Verbindung zustande gekommen ist
Warum ist eine Netzwerküberprüfung wichtig?
Nachdem Sie Ihre Verlegekabel mit einem LSA Werkzeug angeschlossen haben, wollen Sie sicherstellen, dass Sie eine stabile Verbindung hergestellt haben. Denn das ist die Grundlage dafür, dass all Ihre Netzwerkgeräte funktionieren. Viele Netzwerkgeräte – wie Switches, Router oder Server – haben einen integrierten Sensor. Er überprüft Netzwerkaktivitäten, Datenverkehr, Temperatur und Stromverbrauch. Diese Daten werden analysiert und eventuelle Probleme werden schneller erkannt und können behoben werden.
Die richtige Netzwerkkabel Kategorie für Ihren Bedarf
Eine effiziente Netzwerkstruktur ist von der passenden Verkabelung anhängig. Ob Cat5e Netzwerkkabel für unkomplizierte Heimanwendungen, Cat6 Netzwerkkabel für solide Alltagsleistung, Cat6a Netzwerkkabel für gesteigerte Übertragungsraten oder Cat7 Netzwerkkabel für höchste Performance – wählen Sie die Netzwerkkabel, die Ihre Qualitätsansprüche erfüllt.
