Wie montiere ich einen UTP Toolless Netzwerkstecker?

In diesem Blogbeitrag erklären wir Ihnen schrittweise, wie Sie einen RJ45 Toolless Netzwerkstecker an ein Installationskabel montieren.

Im Gegensatz zum normalen RJ45 Stecker benötigen Sie beim RJ45 Toolless Stecker keine Kripmzange, um den Netzwerkstecker am Kabel zu installieren. Wie Sie einen normalen Netzwerkstecker an ein Installationskabel anschließen, lesen Sie in unserem Blogbeitrag Wie kann ich mir ein Netzwerkkabel selber bauen.

Was brauchen Sie?

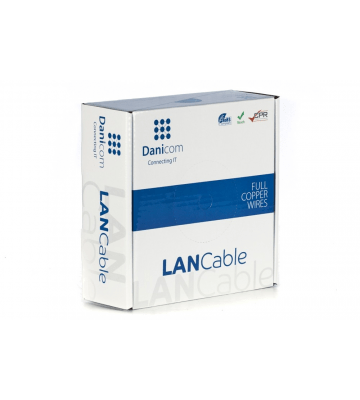

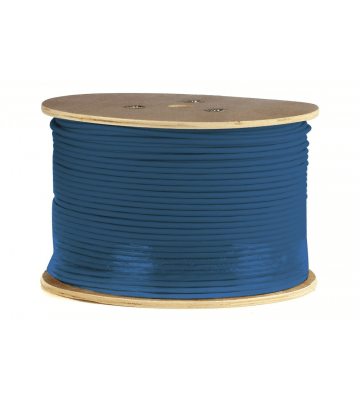

- Ein Cat 5e Verlegekabel oder Cat 6 Verlegekabel

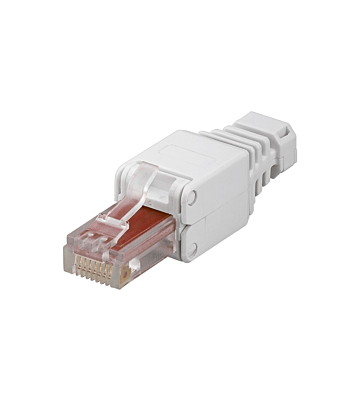

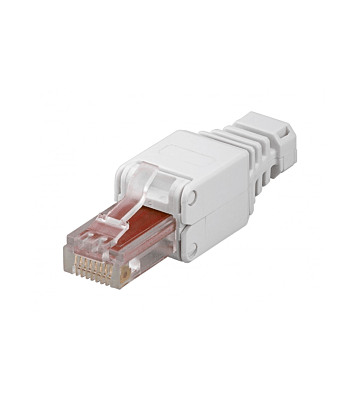

- Einen Cat5e RJ45 Toolless Netzwerkstecker oder Cat6 RJ45 Toolless Netzwerkstecker

- Abisolierwerkzeug


Schritt 1 – Entmanteln Sie das Kabel sodaß die Adernpaare sichtbar sind

Benutzen Sie zum Entfernen des Kabelmantels ein spezielles Abisolierwerkzeug.

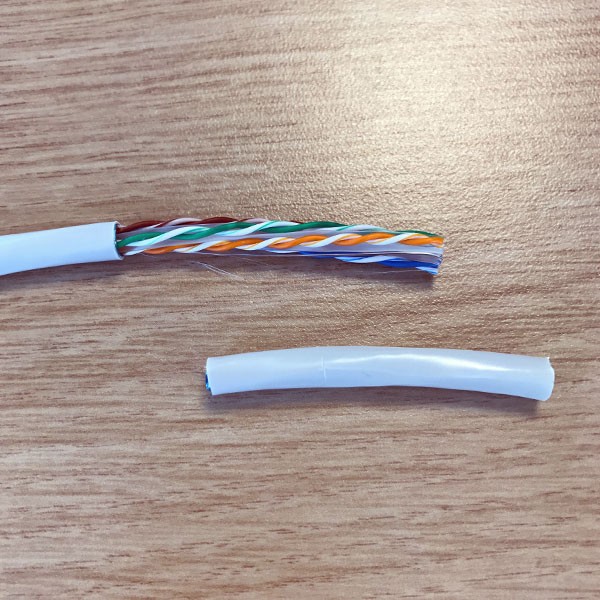

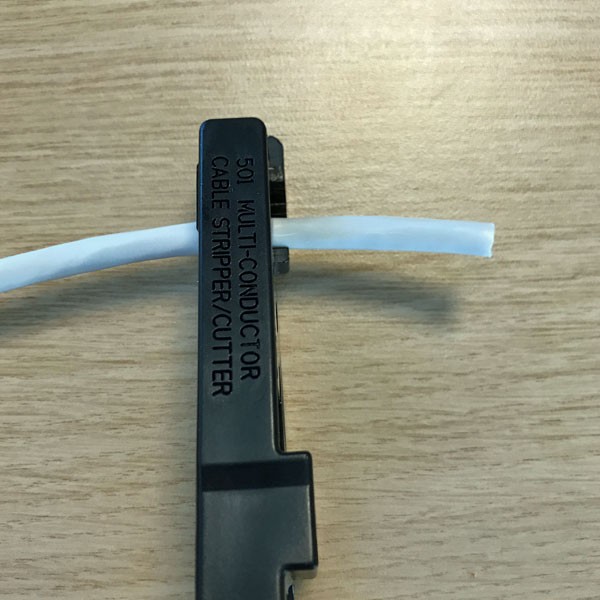

UTP Kabel entmanteln Entmanteltes UTP Kabel

Hier sehen Sie deutlich die 4 Adernpaare:
1: weiß-blau & blau
2: weiß-orange & orange
3: weiß-grün & grün
4: weiß-braun & braun



Schritt 2 – Entfernen Sie das “weiße Kreuz" im Kabel

Winkeln Sie die Adernpaare nach unten ab, um mit Hilfe des Abisolierwerkzeuges das “weiße Kreuz" in der Mitte des Kabels abzuschneiden.

Das "weiße Kreuz" entfernen

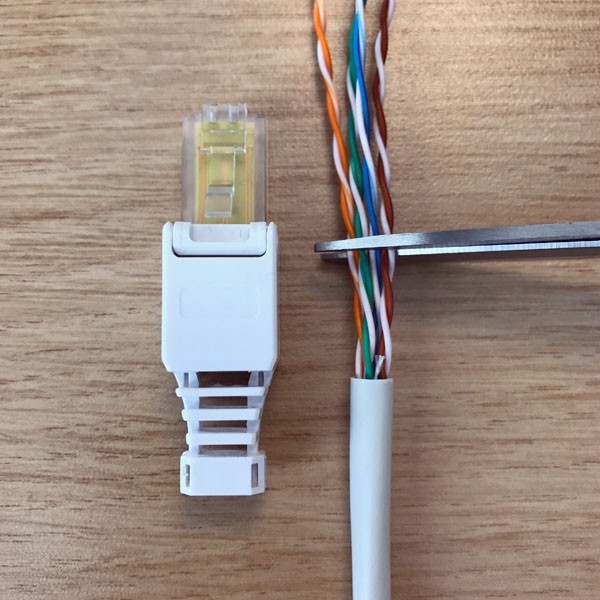

Schritt 3 – Schneiden Sie die Adernpaare auf die richtige Länge gerade ab

Die Adernpaare gerade kürzen

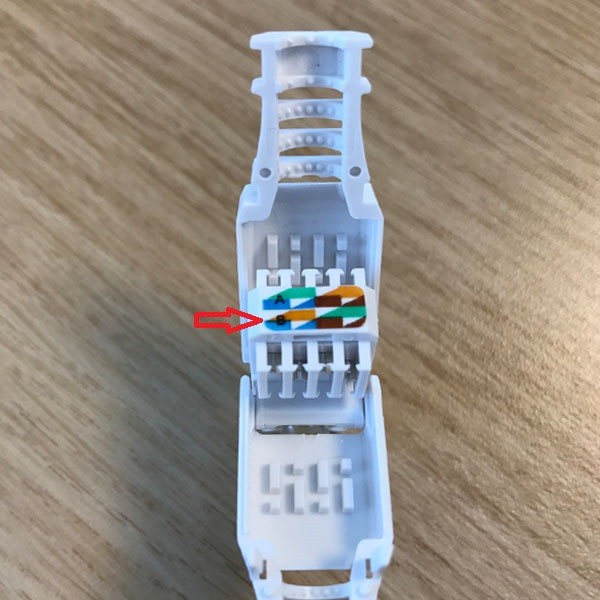

Schritt 4 – Legen Sie die Adern in die richtige Reihenfolge laut B-Norm

Kabelreihenfolge im Konnektor Obere Reihe B-Norm
1: weiß-orange
2: orange
3: weiß-grün
4: grün

Untere Reihe B-Norm
5: blau
6: weiß-blau
7: braun
8: weiß-braun

Schritt 5 – Schieben Sie die Adernpaare in den Toolless Netzwerkstecker

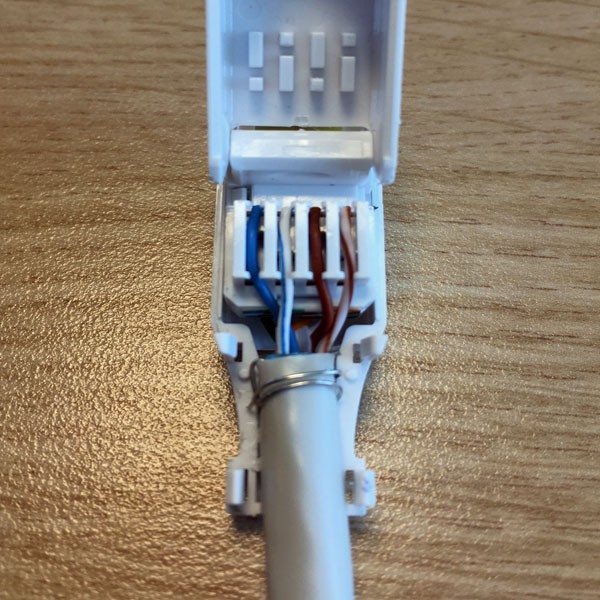

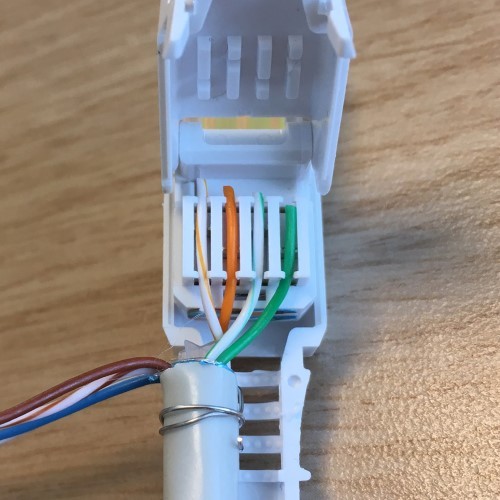

Halten Sie hierbei die Farbreihenfolge laut B-Norm an. In der linken Abbildung sehen Sie die obere Farbreihenfolge der Adern (wie bei Schritt 4 erklärt). Die rechte Abbildung zeigt den Netzwerkstecker nachdem Sie ihn umdrehen, Farbreihenfolge wie bei Schritt 4.

Adernpaare im Konnektor Schieben Sie die Adernpaare in den Toolless Konnektor

Schritt 6 – Drücken Sie den Toolless Konnektor zu

De Toolless Konnektor schließen
