Was ist Glasfaser?
Glasfaser besteht aus einem filigranen Lichtwellenleiter (LWL) aus Glas und verwandelt Signale – zum Beispiel von TV, Telefon oder Internetanschluß – in digitale 'Einsen' und 'Nullen' um. Bei Glasfaser bedeutet das 'Licht an' oder 'Licht aus'. Diese Schaltungen erfolgen in einer Millionstelsekunde. Durch diese beeindruckende Schnelligkeit und Bandbreite sind Glasfaserkabel die beste Wahl für zukunftsorientierte Datennetzwerke.
Singlemode vs Multimode
Singlemode im Vergleich zu Multimode Glasfaserkabel unterscheiden sich grundlegend. Multimode-Kabel verwenden LED-Licht und einen Laserlichtmodus. Der LWL – Faserkern hat einen Kerngrößen Durchmesser von 50 oder 62,5 Mikrometern und das Licht wird an den Seitenwänden reflektiert. Der Durchmesser von Singlemode im Vergleich zu Multimode ist wesentlich geringer und beträgt lediglich 9 Mikrometer. Hierdurch verläuft das Licht geradlinig.
Wann brauche ich welches Kabel?
Ob Sie Singlemode vs Multimode brauchen, liegt an der Reichweite, die das Kabel haben muss. Multimode (MMF) eignet sich für kürzere Reichweiten bis etwa 1,1 km (OM4 mit 850 nm Lichtquelle). Für längere Strecken ist Singlemode im Vergleich zu Multimode die bessere Entscheidung. Singlemode (SMF) ist für Distanzen von bis zu 40 km (OS2 mit 1550 nm Lichtquelle) geeignet, unter Berücksichtigung aktueller Geschwindigkeiten von 1000 Mbps.
Alle Glasfaserkabel ansehen

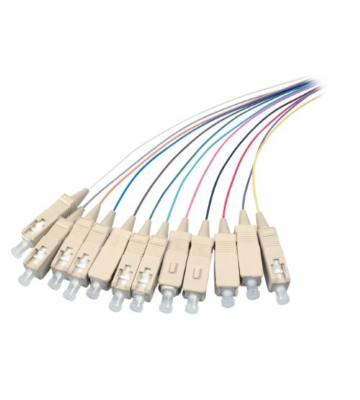

Konnektoren und SFP Modul
Glasfaserkabel haben am Kabelende Konnektoren. Hierbei unterschieden wir APC und PC Konnektoren:
APC
Angled Physical Contact Konnektoren (APC) haben einen schrägen Schnitt. Das bedeutet, dass die Kontaktfläche des Konnektors in einem Winkel von 8° geschliffen ist. Hierdurch werden Reflexionen am Ende der Faser zurückreflektiert, was zu einer geringeren Dämpfung (in db) führt. Da Singlemode im Vergleich zu Multimode eine geringere Dämpfung (in db) brauchen, werden diese Konnektoren häufig bei Singlemode-Kabeln verwendet.
PC
Physical Contact Konnektoren (PC) sind Stecker mit einem konvexen Schnitt. Konvex ist ein anderes Wort für kugelförmig. Für einen faseroptischen Konnektor bedeutet das, dass die Kontaktfläche der Ferrule kugelförmig und winkel-symmetrisch zur Ferrule-Achse geschliffen ist. Dieser Schnitt ist der Standardschnitt für faseroptische Konnektoren.
SFP Transceiver
Mit einem Small Form Plug (SFP) Modul schließen Sie Glasfaserkabel an Ihren Netzwerkswitch an. Hierdurch wird das Lichtsignal der Glasfaser in ein Kupfersignal für Patchkabel umgewandelt. Die Auswahl eines passenden Transceivers ist daher entscheidend für die optimale Leistung von Glasfaserkabeln. Eine präzise Abstimmung auf die Netzwerkanforderungen ist hier unverzichtbar.
Sehen die SFP Singelmode vs Multimode Module.
Tabelle Glasfaserdistanzen Multimode |
|||||
|---|---|---|---|---|---|
| OM1 | OM2 | OM3 | OM4 | ||
| Lichtquelle | 62,5/125µm | 50/125µm | 50/125µm | 50/125µm | |
| 10 Base-FL | 850nm | 2000 Meter | 2000 Meter | 2000 Meter | 2000 Meter |
| 100 Base-SX | 850nm | 300 Meter | 300 Meter | 300 Meter | 300 Meter |
| 100 Base-FX | 1300nm | 2000 Meter | 2000 Meter | 2000 Meter | 2000 Meter |
| 1000 Base-SX | 850nm | 300 Meter | 550 Meter | 800 Meter | 1100 Meter |
| 1000 Base-LX | 1300nm | 550 Meter | 550 Meter | 550 Meter | 550 Meter |
| 10 GBase-SR | 850nm | 33 Meter | 85 Meter | 300 Meter | 450 Meter |
| 10 GBase-LRM | 1300&1310nm | 220 Meter | 220 Meter | 220 Meter | 220 Meter |
Tabelle Glasfaserdistanzen Singlemode |
|||
|---|---|---|---|
| OS1 | OS2 | ||
| Lichtquelle | 9/125µm | 9/125µm | |
| 1000 Base-LX | 1310 nm | 5 km | 5 km |
| 10 GBase-LX4 | 1310 nm | 10 km | 10 km |
| 10 GBase-L | 1310 nm | 10 km | 10 km |
| 10 GBase-E | 1550 nm | 40 km | 40 km |
| 40 GBase-LR4 | 1310 nm | 10 km | 10 km |
| 100 GBase-LR4 | 1310 nm | 10 km | 10 km |
Wichtige Begriffe für Glasfaser Netzwerke
Bei der Auswahl von Glasfaserkabel spielen neben der Entscheidung Singlemode vs Multimode noch viele andere Faktoren eine Rolle. Die Eigenschaften von Glasfaserkabeln und Glasfaserzubehör werden mit vielen Fachbegriffen beschrieben. Wr erklären Ihnen, was sich hinter den wichtigsten Begriffen versteckt.
Unterschied Singlemode vs Multimode
Bei Glasfaserkabeln können Sie sich zwischen zwei verschiedene Typen entscheiden: Singlemode vs Multimode. Wie oben ausführlich beschrieben, hat Singlemode im Vergleich zu Multimode einen geringeren Faser-Durchmesser. Bei der Entscheidung Singlemode vs Multimode ist die Kabellänge ausschlaggebend. Über längere Distanzen unterstützt Singlemode im Vergleich zu Multimode die Datenübertragung über wesentlich längere Strecken. Von den Kosten her ist Singlemode im Vergleich zu Multimode teurer. Legen Sie über kürzere Abstände Glasfaserkabel, ist ein Singlemode im Vergleich zu Multimode Kabel nicht unbedingt erforderlich und reicht ein Mutimodekabel aus.
Konnektor
Ein Konnektor ist ein Stecker, der es ermöglicht, Glasfaserkabel miteinander zu verbinden. Konnektoren können verschiedene Schnittarten haben, wie zum Beispiel APC oder PC, die auf unterschiedliche Weise die Lichtsignale übertragen.
Transceiver
Ein Transceiver ist ein Netzwerkgerät, das sowohl als Sender als auch als Empfänger für Datenübertragungen über Glasfaserleitungen fungiert. Die Auswahl des passenden Transceivers ist entscheidend für die optimale Leistung des Glasfasernetzwerks.
MHz
Megahertz (MHz) ist eine Maßeinheit für die Frequenz von Signalen. Bei Glasfaserkabel bedeutet die MHz-Zahl, wie schnell die Übertragung von Lichtsignalen erfolgt.
Fusions-Spleißgerät
Ein Fusions-Spleißgerät ist ein Gerät, das zum präzisen Verbinden von Glasfasern verwendet wird. Für Installateure, die Glasfaserverbindung anlegen, sind Spleißmaschinen unverzichtbar.
Basisbreite
Die Basisbreite ist die Dicke des Faserkerns in einem Glasfaserkabel. Sie ist für die Übertragungseigenschaften und der Anwendungsbereiche des Kabels wichtig.
Einmoden
Einmoden bezieht sich auf den Typ von Glasfaserkabeln, bei denen das Licht nur einen einzigen Übertragungsmodus hat. Einmoden-Kabel werden oft für große Übertragungsdistanzen verwendet.
Fasersystem
Ein Fasersystem umfasst alle Eigenschaften von Glasfaserkabeln. Denken Sie hierbei an den Faserkern, die Hülle, die Konnektoren und anderer relevante Teile.
Laufzeitverschiebungen
Lichtwellen können unterschiedliche Wellenlängen und Geschwindigkeiten haben. Das nennt man Dispersion. Bei Glasfaserkabeln kann diese Dispersion zu Laufzeitverschiebungen führen. Die Lichtsignale haben dann unterschiedliche Laufzeiten. Dies kann zu einer zeitlichen Verzögerung führen. Dieses Problem kann Singlemode im Vergleich zu Multimode minimieren.
Lichtleitfaser
Eine Lichtleitfaser ist der Kern eines Glasfaserkabels, durch den Lichtsignale übertragen werden.
Lichtmoden
Lichtmodi sind die möglichen Wege, die Lichtsignale innerhalb eines Multimode Glas – Faserkabels gehen können. Da das Lichtsignal an den Wänden der Faser reflektiert wird, ist der Weg im Multimodekabel nicht geradlinig. Die Anzahl der Lichtmoden ist vom Kabeltyp abhängig.
Multimodefasern
Multimodefasern sind die Fasertypen in einem Glasfaserkabel, die mehrere Lichtmoden unterstützen. Diese werden für kürzere Übertragungsdistanzen verwendet.
Übertragungsdistanz
Die Übertragungsdistanz gibt an, über welche Entfernung ein Glasfaserkabel Lichtsignale übertragen kann. Wie groß diese Distanz ist, ist vom Kabeltyp abhängig. Im Vergleich Singlemode vs Multimode ist Multimode für kürzere Stecken geeignet und kann Singlemode im Vergleich zu Multimode die Datenübertragung über wesentlich längere Strecken unterstützen.
Übertragungsrate
Die Übertragungsrate bezieht sich auf die Geschwindigkeit, mit der Daten über ein Glasfaserkabel übertragen werden können. Dies wird in Bits pro Sekunde angegeben.
Außenhülle
Die Außenhülle ist die äußere Schicht eines Glasfaserkabels. Diese schützt die Fasern vor äußeren Einflüssen.
Datenrate
Die Datenrate gibt an, wie viele Daten pro Zeiteinheit über ein Glasfaserkabel übertragen werden können. Dies ist wichtig bei der Auswahl des passenden Kabels für bestimmte Anwendungen.
Glasfaserverbindungen
Glasfaserverbindungen beziehen sich darauf, wie einzelne Glasfasern in einem Kabel miteinander verbunden sind. Präzise Verbindungen sind entscheidend für eine optimale Signalübertragung.
Kabellänge
Die Kabellänge ist die physische Länge des Glasfaserkabels und ergibt sich aus dem Abstand, den Sie mit dem Kabel überbrücken wollen. Die Kabellänge ist für die Wahl des passenden Kabels wichtig.
Monomode
Monomode bezieht sich auf den Typ von Glasfaserkabeln, bei denen das Licht nur einen einzigen Übertragungsmodus hat. Monomode-Kabel werden oft für große Übertragungsdistanzen verwendet.
Spleißen
Spleißen ist der Prozess des Verbindens von zwei Glasfasern, um eine kontinuierliche Signalübertragung zu gewährleisten. Mit einem speziellen Fusionsspleißgerät werden Kabel sauber abgeschnitten, mit einem Ferrulereiniger gereinigt und dann mit den Spleißgerät miteinander verbunden.
Verkabelung
Die Verkabelung bezieht sich alle miteinander verbundenen Glasfaserkabel in einem Netzwerk.
Brechungsindex
Der Brechungsindex gibt an, wie stark Licht in einem Glasfaserkabel gebrochen wird. Dieser beeinflusst die Geschwindigkeit und Effizienz der Signalübertragung.
Farbcode
Ein Farbcode wird oft auf Konnektoren oder Fasern aufgetragen, um diese eindeutig zu identifizieren. Hierdurch wird die Installation und Wartung von Glasfaserkabeln vereinfacht.
