Keystones sind besonders praktisch, um ein Keystone Patchpanel mit den benötigten Verbindungen auszustatten. Auf diese Weise sind Sie nicht von einem Patchpanel mit beispielsweise nur Cat5e RJ45-Anschlüssen abhängig, sondern können ihr eigenes Patchpanel einrichten.
Farbfolge Keystones
Keystones sind in verschiedenen Ausführungen erhältlich. Ein Keystone kann zur Montage verschiedener Arten von Datenverkabelung verwendet werden. Das Kabel wird an einen sogenannten LSA-Streifen auf der Rückseite oder im Inneren des Keystones angeschlossen. Die acht Adernpaare des Kabels werden mit einem LSA Anlegewerkzeug an den acht Anschlüssen befestigt. LSA-Streifen sind immer mit einer A- und B-Farbsequenz versehen. Dies kann jedoch bei den verschiedenen Keystones zu Verwirrung führen. Die Reihenfolge der Farben kann bei den verschiedenen Keystones unterschiedlich sein, oder es ist nicht eindeutig, welche Verbindungspunkte zu welcher Farbe gehören.
Schritt 1 - Verwenden Sie Kabel mit Starrleiter
Wenn Sie sich für die Verwendung von Keystones entscheiden, ist es wichtig, darauf zu achten, dass Sie ein Kabel mit einem starren Kern (Starrleiter) verwenden. Kabel mit einem flexiblen Kern können nicht an LSA-Streifen angeschlossen werden. Die separaten, sehr dünnen Kupferdrähte in den Adernpaaren eines flexiblen Kabels können mit dem LSA-Werkzeug nicht richtig angeschlossen werden, wodurch keine oder keine optimale Verbindung zustande kommt.
Schritt 2 – Schließen Sie laut B-Norm an
Wie gesagt, haben Keystones einen LSA-Streifen mit zwei Farbfolgen, die mit einem A und einem B gekennzeichnet sind. In Europa wird als Standard immer die B-Norm verwendet. Bei der Montage eines Starrleiter-Kabels auf einem Keystone muss die mit “B" gekennzeichnete Farbreihenfolge verwendet werden. Diese Farbreihenfolge kann jedoch pro Keystone anders sein. Wenn Sie Änderungen an einem bestehenden Netzwerk vornehmen, z. B. Kabel am Arbeitsplatz sauber verlegen, überprüfen Sie, welche Farbreihenfolge im Datenschrank verwendet wurde.
Schritt 3 – Verbinden Sie die Adernpaare mit den richtigen Anschlusspunkten

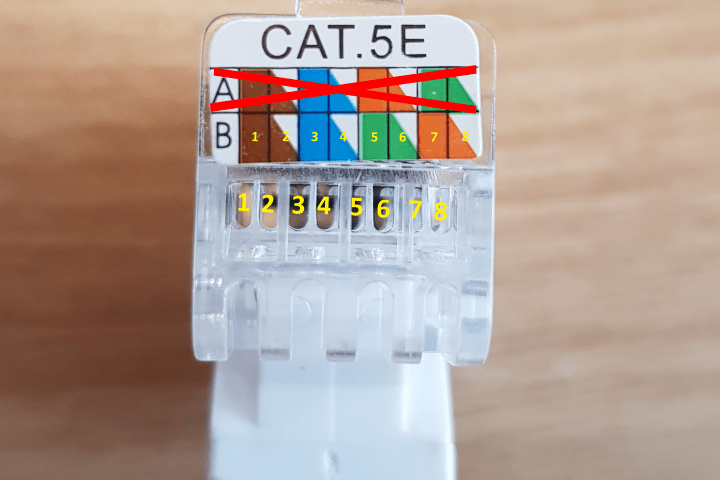

In den nachfolgenden Abbildung erklären wir pro Keystone Typ, welche Farbfolge zu handhaben ist.
Cat5e UTP Keystone Konnektor - Toolles (Art.nr. DS-KC-UTP5-TL)
 |
1: Braun 2: Weiß-Braun 3: Blau 4: Weiß-Blau 5: Grün 6: Weiß-Grün 7: Orange 8: Weiß-Orange |

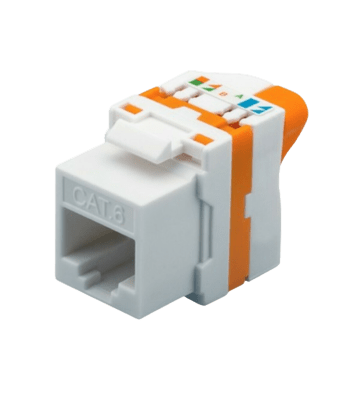

CAT6 UTP Keystone Konnektor - Toolless Twist (Art.nr. DS-KC-UTP6-TL-T)
Die folgenden Farbfolge gilt für den Konnektor DS-KC-UTP6-TL-T und auch für DS-KC-UTP6A-TL-T.
 |
Seite 1 1: Grün 2: Weiß-Grün 3: Blau 4: Weiß-Blau Seite 2 5: Weiß-Orange 6: Orange 7: Weiß-Braun 8: Braun |
Cat6a UTP Keystone Konnektor (Art.nr. DS-KC-UTP6A-RJ45)
Die folgenden Farbfolge gilt für den Konnektor DS-KC-UTP6A-RJ45 und auch für DS-KC-STP6A-TL.
 |
1: Weiß-Blau 2: Blau 3: Weiß-Grün 4: Grün 5: Braun 6: Weiß-Braun 7: Orange 8: Weiß-Orange |
CAT6a UTP Keystone Konnektor - Toolless (Art.nr. DS-KC-UTP6A-TL)
Die folgenden Farbfolge gilt für den Konnektor DS-KC-UTP6A-TL und auch für DS-KC-UTP6A-LSA
 |
1: Braun 2: Weiß-Braun 3: Orange 4: Weiß-Orange 5: Grün 6: Weiß-Grün 7: Blau 8: Weiß-Blau |
CAT6 STP Keystone Konnektor - LSA Angled (Art.nr. DS-KC-STP6-LSA-A)
Die folgenden Farbfolge gilt für den Konnektor DS-KC-STP6-LSA-A und auch für DS-KC-UTP6-LSA.
 |
1: Braun 2: Weiß-Braun 3: Orange 4: Weiß-Orange 5: Grün 6: Weiß-Grün 7: Blau 8: Weiß-Blau |
CAT6 UTP Keystone Konnektor - Toolles (Art.nr. DS-KC-UTP6-TL)
 |
1: Bla 2: Weiß-Blau 3:Orange 4: Weiß-Orange 5: Grün 6: Weiß-Grün 7: Braun 8: Weiß-Braun |
Schritt 4 – Befestigen Sie die Adernpaare mit Hilfe eines Punch-Down-Werkzeuges (gilt nicht für toolless Keystones).
Sind Sie sicher, dass Sie die richtige Farbfolge bestimmt haben? Dann befestigen Sie die Adernpaaremit Hilfe eines Punch Dowm Tools.Die Adeernpaare werden nun in den Anschlusspunkten befestigt.
Nun ist der Keystone einsatzbereit.
